適用范圍:
2CG系列高溫齒輪泵是針對高溫介質加工而成，該泵主要是用于輸送不含固體顆粒和纖維，無腐蝕性的高溫液體，介質溫度可達250℃，粘度為5-1500cst。
結構組成:

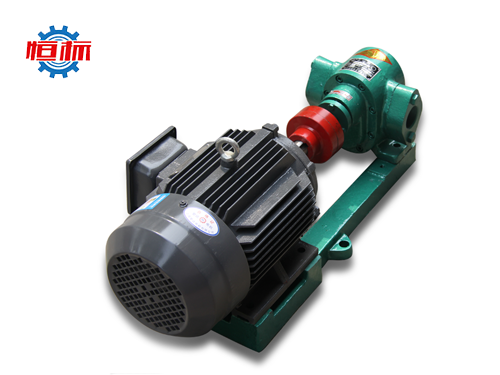

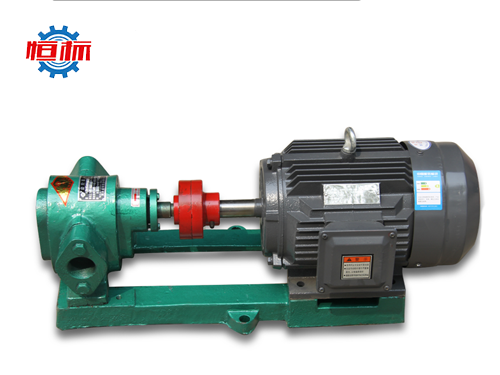

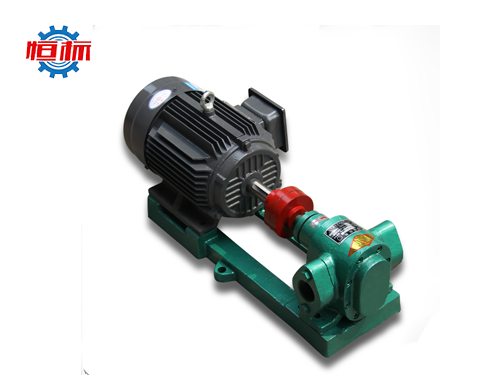

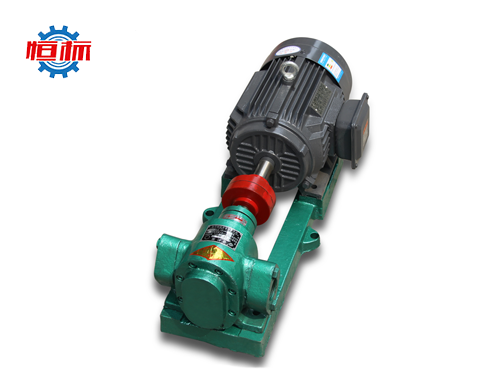

2CG系列高溫齒輪泵包括馬達、減速器、聯軸器和泵頭幾部分，泵頭部分由泵殼、前后側蓋、齒輪軸、滑動軸承和軸封構成。2CG系列高溫齒輪泵屬于正位移泵，工作時依靠主、從動齒輪的相互嚙合造成的工作容積變化來輸送熔體。工作容積由泵體、齒輪的齒槽及具有側板功能的軸承構成。
工作原理:
當齒輪旋轉時，介質即進入吸入腔兩齒輪的齒槽中，隨著齒輪轉動，熔體從兩側被帶入排出腔，齒輪的再度嚙合，使齒槽中的介質被擠出排出腔，壓送到出口管道。只要泵軸轉動，齒輪向出口側壓送介質，因此泵出口可達到很高的壓力，而流量與排出壓力基本無關。泵設有作為超載保護，全回流壓力為泵額定排出壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本保護閥不能作減壓閥長期工作，需要時可在管路上另行安裝。從主軸外伸端向泵看，為順時針旋轉。
2CG系列高溫齒輪泵具有良好的自吸性，每次開泵前不需灌入液體，結構簡單緊湊，使用、保養(yǎng)方便。該泵靠輸送液體自動潤滑日常工作時，無需另加潤滑油，用彈性軸器傳遞動力，可補償因安裝時所引起的微小偏差，在受液壓沖擊時起到良好的緩沖作用。
| 型號 | 吸入及排出管口徑mm | 規(guī)定流量 | 規(guī)定壓力Mpa | 必需汽蝕余量 | 效率 | 電動機 | |||
| m3/H | L/min | MH2O | % | 功率KW | 轉速r/min | 型號 | |||
| 2CG1.5/1.6 | G3/4" | 1.5 | 25 | 1.6 | 5 | 52 | 1.5 | 1400 | Y90L-4 |
| 2CG3/0.6 | G1" | 3 | 50 | 0.6 | 5 | 52 | 2.2 | 1420 | Y100L1-4 |
| 2CG4.2/0.6 | G11/4" | 4.2 | 70 | " | 5 | 58 | 3 | 1420 | Y100L2-4 |
| 2CG7.5/0.6 | G11/2" | 7.5 | 120 | " | 5 | 58 | 3 | 1420 | Y100L2-4 |
| 2CG12/0.6 | ￠50 | 12 | 200 | " | " | 59 | 4 | 1440 | Y112M-4 |
| 2CG18/0.36 | ￠70 | 18 | 300 | 0.36 | " | 59 | 5.5 | 960 | Y132M2-6 |
| 2CG38/0.28 | ￠100 | 38 | 630 | 0.28 | " | 63 | 11 | 970 | Y160ML-6 |
| 2CG58/0.28 | ￠100 | 38 | 960 | " | " | 68 | 15 | 1470 | Y160L-4 |
應用.jpg)
